鈦合金棒材超聲自動檢查儀器介紹

鈦合金棒材超聲自動檢查儀器是一臺用于對棒材內部缺陷（內外穿透?jìng)?、折疊、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內部橫向傷、縱向傷）進行超聲檢測，在線實現全自動多通道檢測掃查的綜合設備。

飛泰檢查儀器有限公司是我國為數不多的既可研制探傷儀器、電器控制、又可加工生產機械設備的單位。

鈦合金棒材超聲探傷設備

棒材檢測要求

（1）棒材直徑：φ10～800 mm

（2）棒材長度： 0.3～12 mm

（3）最大單重：300Kg

（4）材料：30CrMo、34CrMo、37Mn

（5）棒材表面狀態：精車

（6）棒材彎曲度：≤ 2mm/M；整根測試鈦合金棒長度方向切向彎曲不超過5毫米

（7）檢測范圍：棒材直段部位110% 覆蓋。

（8）檢驗線速度： 10～60 m/min無極可調

（9）棒材直段部位檢測速度：如：

     Φ200×500㎜單只棒材檢測全過程約90秒左右

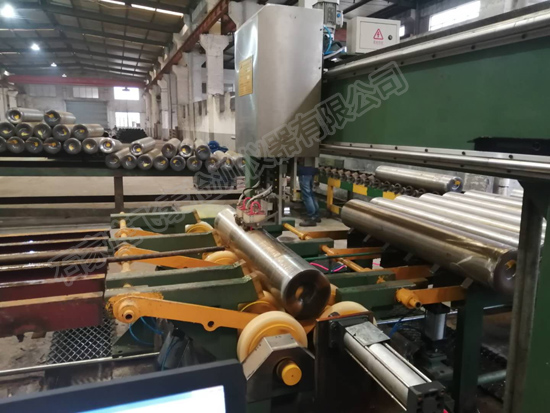

鈦合金棒材超聲自動檢查儀器探傷檢查工藝

設備由8通道超聲波檢測儀器及機械部分組成。該設備棒材檢測采用橫進橫出。上料裝置將棒材撥送至旋轉輥道上，旋轉輥道驅動棒材原地旋轉，檢測探頭沿直線導軌水平運動，通過感應開關感應到棒材端部時停止，探頭落下開始檢測，探頭沿棒材表面直線移動，完成對棒材棒體部分的螺旋線式全覆蓋掃查。探頭與棒材探傷表面以水做為耦合劑。掃查完畢下料裝置動作將棒材撥送至下料臺架，根據有無缺陷將棒材送至正廢品料槽。

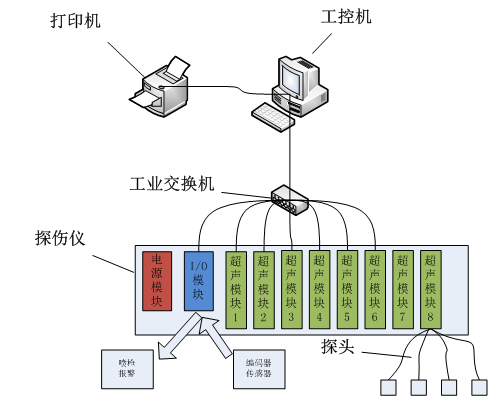

鈦合金棒材超聲探傷系統展示

鈦合金棒材超聲自動檢查儀器電氣控制系統

探傷設備的電氣控制系統安裝在單獨的電氣柜中,操作柜用于控制探傷設備的鋼棒傳送，實現鋼棒自動上下料、分選、定心、缺陷信號報警、升降臺自動定心等動作，使設備完成自動探傷。為方便操作設有手動和自動控制。為防止干擾信號，主要器件選用富士的變頻器和歐姆龍可編程序控制器。采用交流變頻傳動，傳動速度變頻無級可調。

⑴設備工作方式的選擇：設備設有自動和手動兩種工作方式。

⑵啟動和停車的控制：設備設有正轉、停車、反轉三按鈕，以方便手動方式下的正、反轉的切換。

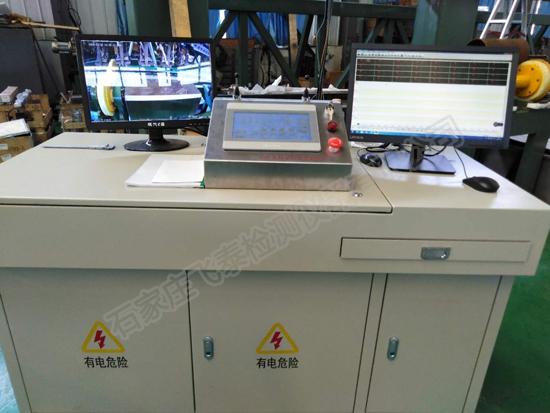

電氣控制系統

鈦合金棒材超聲自動檢查儀器具備的優點

（1）超聲儀器：4通道數字式超聲波探傷儀。

（2）探傷儀類型：完全數字化儀器，采用Win7/Win10操作界面。

（3）數據采集：具有采集和保存每個通道每次探傷波形的能力。

（4）顯示方式： A型掃描圖像和B型掃描圖像顯示。

（5）掃查覆蓋率：為確保檢測時超聲聲束能掃查到工件的整個被檢區域（內外部縱、橫向缺陷及壁厚），探頭的螺旋掃查覆蓋率應大于110％。

（6）缺陷定位示意圖標記與棒材實際缺陷部位誤差小于20㎜范圍內。

（7）靈敏度余量：Φ3.2平底孔，反射波至基準高度為80％時大于18 dB，其噪聲信號不超過10%。

（8）探傷儀、探頭應符合NB/T47013.3-2015 《承壓設備無損檢測第三部分：超聲檢測》3.2條要求。

（9）缺陷記錄：掃差范圍內缺陷深度、位置、數量、波形幅度等數據。

（10）檢驗線速度： 10～60 m/min（每個通道/探頭）同步可調，如完成Φ200×500㎜鈦合金棒單支檢測約1.5分鐘左右。

（11）計算機存儲量不得小于200萬支鈦合金棒溯源的檢測數據和報告資料。

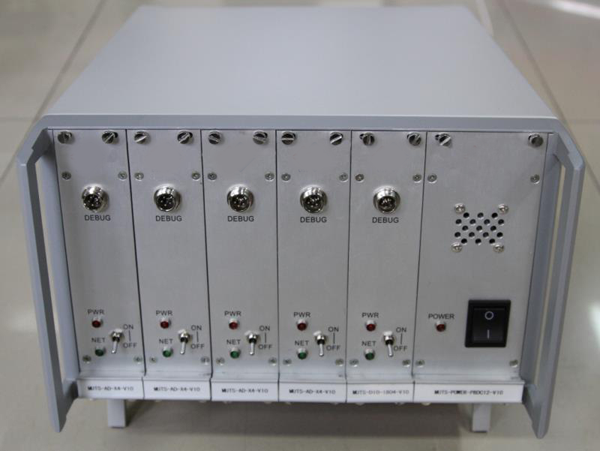

探傷設備主機

鈦合金棒材超聲自動檢查儀器系統測試標準

（1）NB/T47013.3-2015 《承壓設備無損檢測第三部分：超聲檢測》

（2）JB/T 10061《A型脈沖反射式超聲波探傷儀通用技術條件》

（3）JB/T 10062《超聲波探傷用探頭性能測試方法》

（4）儀器電器安全性能，應符合國家相關標準的規定。

（5）儀器增益范圍：110dB；

買賣雙方設計范圍

該設備為交鑰匙工程，賣方負責除土建以外的所有設備的設計、制造、材料采購、標準設備供應、出廠調試、運輸、現場安裝、調試、設備的售后服務。買方負責土建施工，建造操作室并提供一路動力供電電源、一路照明供電電源及二路接地端；賣方負責設備之間及其與操作室之間相關連接線路。賣方負責該設備機上氣動配管、中間配管、分配器、閥臺、連接頭或法蘭等，買方僅負責水源接口、壓縮氣總氣源。沒有在技術附件中明確的內容，又是該設備所必須的，將視為賣方供貨范圍，因此賣方對設備的完整性、技術的先進性和實用性負責，直到質保期結束（壹年—除人為因素外）。

鈦合金棒材超聲自動檢查儀器質保期及售后服務

鈦合金棒材超聲自動檢查儀器合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

質保期外服務

（1）質量保證期過后，我公司同樣提供免費電話咨詢服務，并承諾提供產品上門維護服務。

（2）質量保證期過后，用戶需要繼續由我公司提供售后服務的，我公司將以最優惠價格提供售后服務
